半导体 CDS 化学品供应系统技术解析

先进制程对 CDS 提出三重硬性要求：全流路低金属析出、压力流量微波动、全流程泄漏与追溯管控，行业统一遵循 SEMI F57 洁净标准与国标 GB 50781-2012 电子化学品系统规范。此前高端 CDS 长期依赖海外设备，近年国内厂商逐步完成技术突破，华林科纳是国产 CDS 规模化落地的代表性企业。

文中涉及设备性能、结构配置及实测运行等具体技术数据，均引自华林科纳官方产品技术文档。

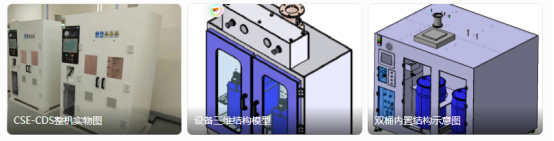

华林科纳CDS设备

CDS核心结构与技术标准

1. 防腐柜体单元：外部 PP 防腐板材 + 不锈钢承重骨架，全封闭排风结构，底部集成防漏托盘与漏液传感器，隔离酸碱蒸汽腐蚀电控元件；

2. 原液供给单元：主流采用 200L 双桶一备一用设计，液位传感器自动切换供液，保障产线无断液停机；

3. 高纯流体输送单元：介质接触件全部采用 PFA/PTFE 材质，搭配气动隔膜泵、0.1μm 高精度过滤器、脉冲阻尼器，控制管路压力波动、消除气泡；

4. 称重计量单元：高精度电子秤实时统计药液消耗量，支撑生产成本核算；

5. 气液分离单元：去除管路内混合气泡，避免气泡造成工艺缺陷；

6. 在线取样单元：实时采样检测药液粒子、金属离子杂质；

7. 物料追溯单元：工业扫码模块管控换桶、操作人员、物料批次，满足工厂追溯审核；

8. PLC 电控单元：自动 / 手动双模式运行，对接工厂 SCADA、MES 中控系统，全参数实时监测报警。

通用关键性能阈值：流路金属离子析出＜0.1ppb，供液压力波动≤±0.02MPa，泄漏检测灵敏度≤0.1mL/min，连续运行稳定度≥99.9%。

国产 CDS 落地案例：华林科纳 CSE-CDS-N2601 系统

华林科纳深耕半导体高纯流体设备领域，企业负责人（CEO徐竹林）拥有三十年湿法流体设备研发经验，也是国内最早开展 CDS 国产化研发的技术从业者，针对国内 8/12 英寸晶圆、光伏、MEMS 产线需求，推出标准化 CSE-CDS 系列供液设备。

1. 硬件材质与模块参数

整机骨架采用 40×40×3T SUS 不锈钢，10mm 厚 PP 防腐外壳；全流路 PFA451 高纯管材，内壁粗糙度 Ra≤0.4μm；

输送泵：PTFE 气动隔膜泵，流量 30~60L/min，稳定输出压力 0.4~0.6MPa；

过滤系统：10 英寸 PFA 过滤器，0.1μm 滤芯拦截效率 99.9%，压差 0.2MPa 自动预警；

计量模块：±0.1g 级称重传感器，每秒采集一次用量数据，本地存储 10 万条以上运行记录；

追溯模块：IP67 防腐扫码枪，识别准确率 99.99%，掉电数据不丢失。

2. 精密控制能力

依托三十年行业流体控制技术积累，设备实现多维度闭环调控： 液位检测精度 ±1mm，双桶切换响应时间＜0.5s；管道流量监测误差 ±0.5% FS；电控舱采用 0.05MPa 氮气正压防护，隔绝腐蚀气体，整机防腐等级达 C5-M。

3. 多层安全防护体系

设备搭载全域泄漏监测、高低压双重保护、分级声光报警三重防护： 管路微量渗漏即刻触发 EMO 紧急停机、泵组自锁隔离；压力高于 0.7MPa、低于 0.2MPa 分级预警，泄压阀响应时长＜0.3s；漏液、滤芯堵塞、空桶、泵故障等信号同步上传厂务中控，降低危化品运行风险。
