镀膜前处理:防氧化是关键

关键字:半导体,湿法设备,晶圆镀膜,氧化 时间:2026-05-18 14:31:42 浏览量:0
半导体芯片制造中,晶圆镀膜是搭建芯片电路的核心步骤,而镀膜前处理看似是辅助工序,实则是决定镀膜质量与芯片良率的“第一道防线”。核心原因很明确——晶圆极度怕氧化,且表面洁净度直接影响膜层附着力与电性性能,前处理的核心使命就是“防氧化、除杂质”,为镀膜扫清障碍。



一、晶圆为什么“怕氧化”?

晶圆核心基材是,硅极易氧化,暴露在空气中会瞬间形成“原生氧化层”(主要成分为二氧化硅)。这层氧化层虽薄,却会带来致命隐患:一是膜层附着力暴跌,易脱落、起皮,影响后续光刻刻蚀;二是导致芯片漏电、接触不良,严重时直接报废;三是造成膜厚不均、针孔增多,尤其7nm及以下先进制程中,纳米级氧化层残留就可能导致整批晶圆报废。



因此,镀膜前处理第一步就是去除原生氧化层,且去除后需避免晶圆再次接触空气氧化,这正是半导体湿法清洗设备的核心应用场景。



二、晶圆镀膜前处理:核心两大工序

前处理的本质是为晶圆打造“新鲜、纯净、无氧化”的表面,两大核心工序均离不开湿法清洗技术。

(一)核心工序1:去除表面原生氧化层

行业主流采用湿法洗工艺,常用稀氢氟酸或其混合溶液,通过化学反应精准剥离氧化层,同时不损伤硅基材,露出纯净硅表面。

关键是,氧化层去除后晶圆表面处于活性状态,需立即进入真空环境或用惰性气体保护,快速转移至镀膜设备避免二次氧化,这对设备的控氧、控湿、快速转移设计提出高要求。

(二)核心工序2:全面清除表面污染物

晶圆表面的颗粒、金属离子、有机物、水渍等污染物,会严重影响镀膜质量:颗粒导致膜层针孔、凸起;金属离子造成芯片漏电;有机物和水渍导致膜层脱落、膜厚不均。

需通过多步湿法清洗去除:碱性清洗除有机物、酸性清洗除金属离子、纯水漂洗去残留,最终实现晶圆表面超洁净,要求颗粒尺寸小于10nm、金属离子残留低于ppb级别,这是湿法清洗设备的核心技术难点。



三、防氧化设备

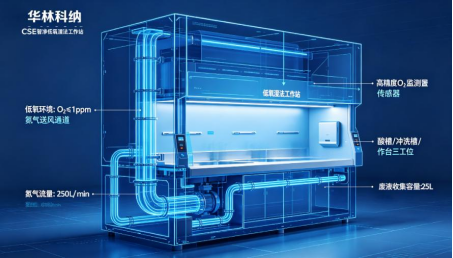

华林科纳智净低氧湿法工作站以百级洁净、精准控氧、强耐腐、酸雾零外泄、AI 语音智能五大核心优势,打造半导体湿法防氧化一体化解决方案。

Ø 设备顶部配置 FFU 智能氮气循环系统,洁净氮气垂直层流送入操作区,快速置换空气形成近无氧环境,既能切断晶圆腐蚀后硅表面氧化诱因,又可达百级无尘标准,杜绝颗粒污染与酸雾,降低报废和生产成本。

Ø 设备内置氧气浓度实时检测仪,支持可视化监控与达标语音播报,24 小时动态监测、异常自动预警,摆脱人工经验误判,稳定低氧工艺环境,满足研发量产合规需求。

Ø 工件从上料到下料全程封闭低氧流转,大幅压缩氧化窗口期,隔绝外界空气污染,保障工艺稳定,提升产品良率与可靠性。

Ø 智净低氧湿法工作站采用全密封防护,实现污染、酸雾零泄漏,适配强酸强碱湿制程;搭配 AI 语音智能控制,支持洁净车间无接触操作,兼顾效率与使用便捷性。





、总结

晶圆怕氧化、怕杂质,决定了前处理的必要性,其“去氧化、除杂质”效果直接决定膜层质量、芯片性能和良率。
