为什么晶圆会氧化及解决方案

一、晶圆氧化的核心原因

晶圆氧化的本质是硅原子与氧元素发生化学反应，生成二氧化硅（SiO₂）的过程，根据氧化场景与诱因的不同，可分为自然氧化、工艺氧化两大类型，同时受环境、设备、化学品等多种因素影响，具体如下：

（一）自然氧化：即使在常温常压下，晶圆暴露在空气中或接触含溶解氧的去离子水时，表面的硅原子就会与氧气、水汽发生缓慢反应，形成厚度约4nm的自然氧化层。其主要诱因包括：洁净车间内的微量水汽、晶圆与塑料容器、操作人员手套等接触产生的杂质污染，以及清洗用去离子水中含有的溶解氧或细菌。这种自然氧化层质地疏松、质量较差，无法作为芯片制造所需的功能层，反而会妨碍外延生长、超薄氧化层制备等后续工艺，属于晶圆制造中不可接受的沾污。

（二）工艺氧化在半导体湿法工艺（如光刻清洗、酸碱蚀刻、去胶等）中，晶圆氧化风险显著升高，属于可控但易失控的类型。主要发生在三个场景：一是晶圆浸入酸、碱等化学试剂后，表面硅原子活性增强，若试剂中含有氧杂质，或操作环境中氧气未被有效隔离，会快速发生氧化反应；二是高温工艺环节，若温度控制不当，会导致氧化层厚度不均、质地疏松，影响芯片性能；三是工艺流转间隙，晶圆从上料、加工到下料的过程中，若暴露在空气中的时间过长，会形成新的自然氧化层，尤其是经腐蚀后的晶圆表面，极易快速氧化形成缺陷。

（三）氧化的核心危害：无论是自然氧化还是工艺氧化，都会对半导体制造造成严重影响：一是降低产品良率，氧化缺陷会导致芯片漏电、阈值电压异常，甚至直接报废；二是增加生产成本，氧化后的晶圆需额外进行去氧化处理，批量氧化会造成重大损耗；三是影响工艺稳定性，氧化层的不均匀性会干扰光刻、掺杂等后续工序的精度，埋下产线隐患。

二、晶圆氧化的专属解决方案——智净低氧湿法工作站

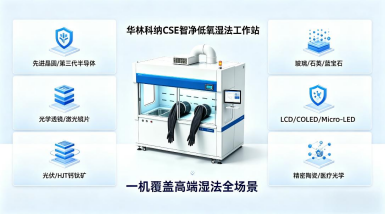

针对晶圆氧化的核心痛点，传统湿法设备难以兼顾低氧、洁净、防腐与安全，无法从源头杜绝氧化风险。而智净低氧湿法工作站作为专为高精密、易氧化、强腐蚀场景设计的专业设备，以“精准控氧、全程防护、智能运维”为核心，将手套箱级低氧环境、模块化工艺槽、智能监控系统深度融合，从环境、流程、设备三个维度，彻底解决晶圆氧化难题，同时适配半导体及泛半导体全产业链的多样化需求。

（一）核心技术：从源头切断氧化诱因

智净低氧湿法工作站通过三大核心技术，构建“零氧化”作业环境，从根本上抑制氧化反应的发生：

1. 顶部FFU智能氮气循环净化系统：搭载高效氮气循环单元，高纯度氮气以垂直层流方式精准送入操作腔，快速置换腔内含氧空气，持续构建稳定的低氧环境，从环境端切断氧化的核心诱因——氧气，抑制晶圆表面氧化反应的发生。同时，系统可切换空气/氮气模式，适配不同工艺需求，兼顾灵活性与防氧化效果。

2. O₂浓度实时在线监测与预警：内置高精度氧气浓度传感器，24小时动态监测腔内氧含量，数据实时可视化呈现，氧浓度达标后自动语音播报“可安全工作”，一旦出现超限情况，立即启动预警，全程可控可追溯，保障低氧工艺的稳定性，避免因氧浓度波动导致的氧化风险[superscript:7]。

3. 全流程密闭式低氧流转设计：晶圆从上料、酸碱槽加工、多级冲洗到下料的全过程，均处于密闭环境中，氮气氛围全程覆盖，大幅压缩氧化窗口期，彻底杜绝晶圆表面与空气接触，从流程上避免氧化、变色、缺陷等问题，显著提升产品良率与可靠性。

（二）辅助防护：兼顾洁净、防腐与安全，强化防氧化效果

智净低氧湿法工作站不仅聚焦氧化防控，还通过全方位的辅助设计，为晶圆提供全流程保护，进一步降低氧化及相关风险：

1. 百级洁净防护：采用FFU+高效过滤器双重净化，过滤效率≥99.999%@0.12μm，垂直层流面风速控制在0.36-0.55m/s，气流均匀性≥90%，无紊流无死角，有效避免晶圆表面出现水痕、颗粒污染，同时防止杂质引发的氧化加速。

2. 全防腐硬件配置：柜体、台面采用5/10级PP板+PVDF/PTFE防腐材质，耐腐蚀等级≥10级，无惧HF、HCL、H₂SO₄等强酸强碱腐蚀，避免设备腐蚀产生的杂质污染晶圆，间接减少氧化隐患；酸（碱）槽配置PTFE投入式加热器，精准温控，抑制酸雾挥发，进一步保障工艺环境稳定。

3. 全链路安全联锁：具备推拉门互锁、漏液智能报警、紧急停机等功能，关闭推拉门后方可启动设备，防止氧气倒灌；漏液时立即触发声光+三色灯+语音三重报警，精准定位漏液位置，避免化学试剂泄漏引发的氧化及安全风险；同时，温湿度1秒/次高频采样，精度达±0.1℃/±1%RH，防止结露产生水汽，间接抑制氧化。

（三）智能运维：降本增效，适配多场景需求

智净低氧湿法工作站融合AI语音交互与智能运维功能，不仅提升操作便捷性，还能降低运维成本，适配半导体及泛半导体全产业链的多样化场景：

1. AI语音无接触操控：工业级降噪语音识别，在≤67dB环境下识别率≥99.2%，响应速度＜0.5s，支持语音控制设备启停、风量调节、氮气填充等全流程操作，戴手套也能精准操控，减少人员接触带来的污染与氧化风险。

2. 智能节能与联控：变频风机自适应调速，比传统机型节能≥30%；支持485/以太网/MQTT协议接入，可实现多机集中联控、远程诊断与在线升级，降低运维成本；运行数据自动存储，支持历史曲线、Excel导出、报警记录全留痕，满足审计追溯要求。

3. 广泛场景适配：专为高风险、高洁净、强腐蚀工艺打造，深度适配半导体核心场景（先进晶圆湿法工艺、高精度蚀刻、先进封装、第三代半导体研发量产等），同时适配光学、玻璃、显示面板、光伏等泛半导体场景，为各类易氧化工件提供一站式湿法作业防护。

三、总结

晶圆氧化的核心诱因是硅原子与氧气、水汽的化学反应，自然氧化的普遍性与工艺氧化的高风险性，共同构成了半导体制造中的核心痛点，直接影响产品良率、生产成本与工艺稳定性。传统湿法设备因无法实现低氧、洁净、防腐的协同防护，难以从源头解决氧化问题。

智净低氧湿法工作站通过“智能氮气循环控氧+实时在线监测+密闭式流转”的核心设计，从环境、流程、设备三个维度切断氧化诱因，同时兼顾洁净防护、强耐腐蚀、智能运维等优势，不仅能彻底解决晶圆氧化难题，还能提升工艺稳定性、降低运维成本，适配多场景湿法作业需求。作为晶圆氧化的专属解决方案，智净低氧湿法工作站为半导体及泛半导体产业的高质量发展，提供了稳定、高效、可靠的设备支撑，助力企业提升核心竞争力。
